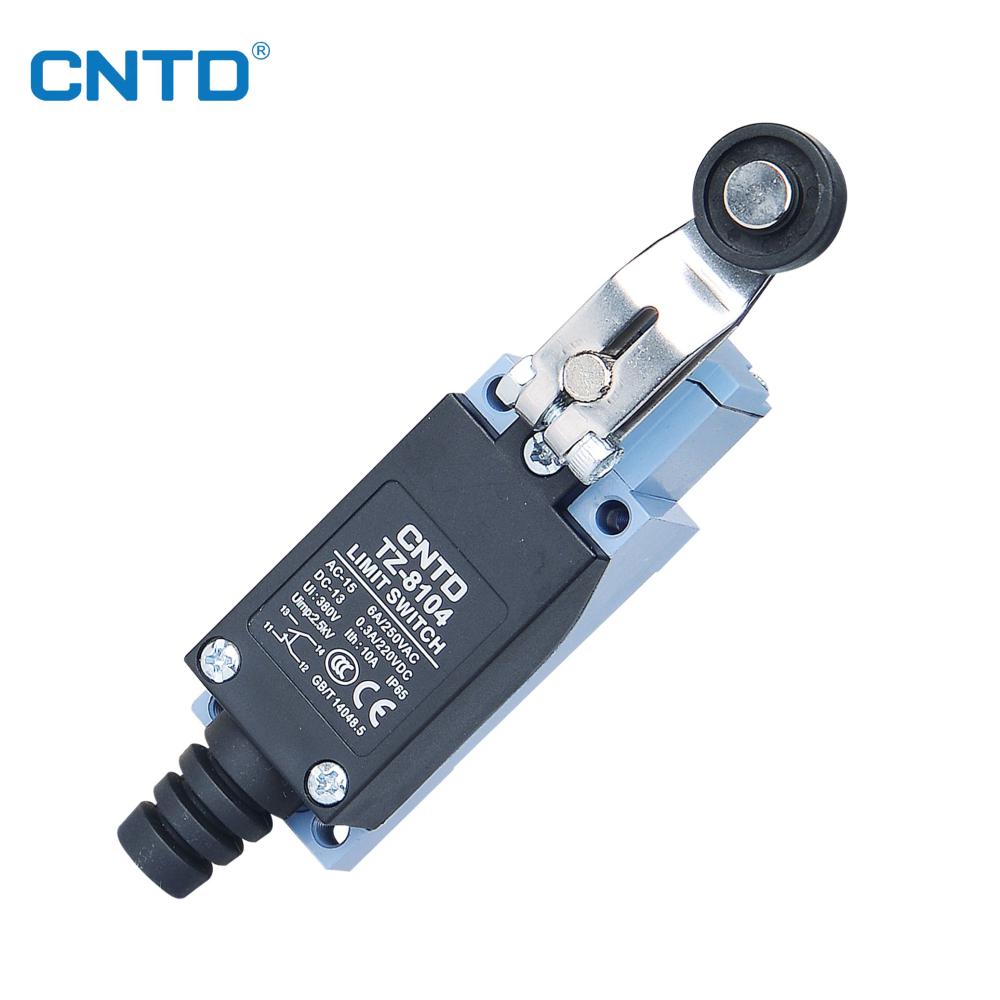

Çift devre tipi limit switch

Kolay kablolama için kanal tasarımı

Farklı uygulamalar için çeşitli aktüatörler

Küçük boyut, su ve yağ geçirmez yapı

Yüksek mekanik mukavemet, yoğun plastik ve alüminyum dökümden oluşmaktadır

Dahili kontak kutusu çift yaylı ve uzun mekanik ömre sahiptir Daha büyük hareket mesafesiyle düzgün çalışma


• Derecelendirmeler

  Anma Gerilimi	Endüktif Olmayan Yük (A)				Endüktif Yük (A)
  	Direnç Yükü		Lamba Yükü		Endüktif Yük		Motor Yükü
  	NC	NO	NC	NO	NC	NO	NC	NO
  125VAC 250VAC	5 5	5 5	1,5 1	0,7 0,5	3 3	3 3	2 1,5	1 0,8
  8VDC	5	5	3	3	5	4	3	3
  14VDC	5	5	3	3	4	4	3	3
  30VDC	5	5	3	3	4	4	3	3
  125VDC	0,4	0,4
  250VDC	0,2	0,2
  Ani akım	NC: 24A'nın altında, NO: 12A'nın altında




  NOTLAR:
  1. Endüktif yükün güç faktörü 0,4 dk. (AC) ve zaman sabiti maksimum 7 ms.'dir (DC).

  2.Lamba yükü, sabit durum akımının 10 katı kadar bir ani akıma sahipken, motor yükü, sabit durum akımının 6 katı kadar bir ani akıma sahiptir.

  3.Yaylı ürünün çalışma parçasının kullanılabilirlik aralığı, yayın ön ucundan itibaren tüm yay uzunluğunun üçte biri kadardır.


• Çalışma hızı	5mm-0,5m/sn
  Çalışma frekansı	Elektrik: 30 işlem/dakika
  Kontak direnci	25mΩ maks. (başlangıç ​​değeri)
  Yalıtım direnci	100mΩ min. (500VDC'nin altında)
  Dielektrik gücü	Aynı polaritedeki terminaller arasında 1 dakika boyunca 1000VAC, 50/60 Hz
  	Akım taşıyan ve taşımayan metal parçalar arasında 1 dakika boyunca 1500VAC, 50/60 Hz
  	Her terminal ile toprak arasında 1 dakika boyunca 1500VAC, 50/60 Hz
  Titreşim	10-55Hz,1.5mm çift genlik
  Şok	Mekanik dayanıklılık: 1.000m/Sec2 (yaklaşık 100G'S) Arıza: 300m/Sec2 (yaklaşık 30G'S)
  Ortam sıcaklığı	Kullanım: -20~+70℃ (Buzlanma olmadan)
  Nem	<%95 RH
  Elektriksel ömür	500.000'den fazla işlem
  Koruma derecesi	IP65


  Çalışma karakteristikleri
